cm-1

Насосная станция ГТС на базе центробежных насосов CM 1 (GRUNDFOS) может включать от 1 до 6 рабочих механизмов, также имеется возможность подключения резервной аппаратуры. Каждый входящий в её состав насос потребляет всего 0,45 - 1 кВт, при этом максимальное значение напора составляет 110 м, а расхода – 2,5 м3/ч. Вертикальные центробежные многоступенчатые насосы CM 1 (GRUNDFOS) могут перекачивать горячую или холодную воду и способны работать со взрывобезопасными жидкостями, имеющими температуру от -40°С до +180°С, что даёт возможность использовать их в различных промышленных сферах.

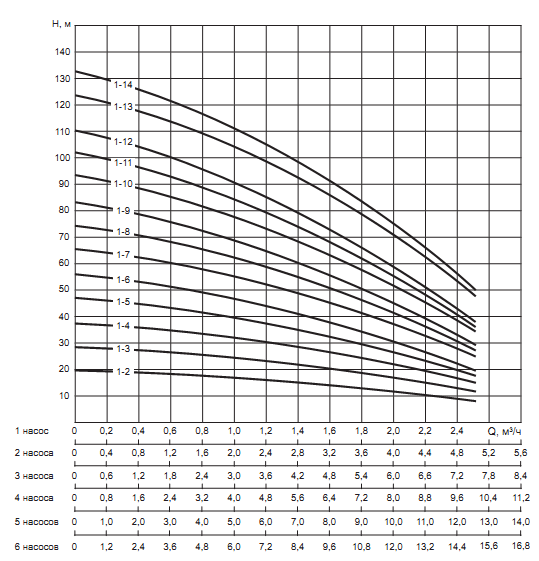

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CM 1 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

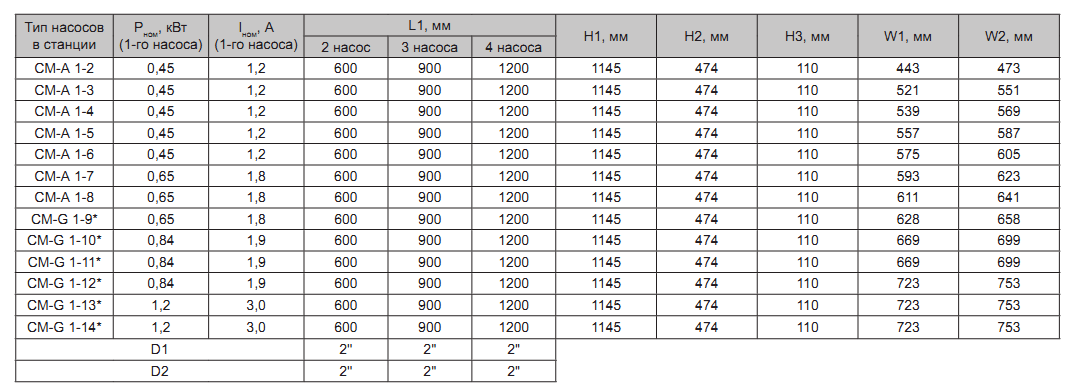

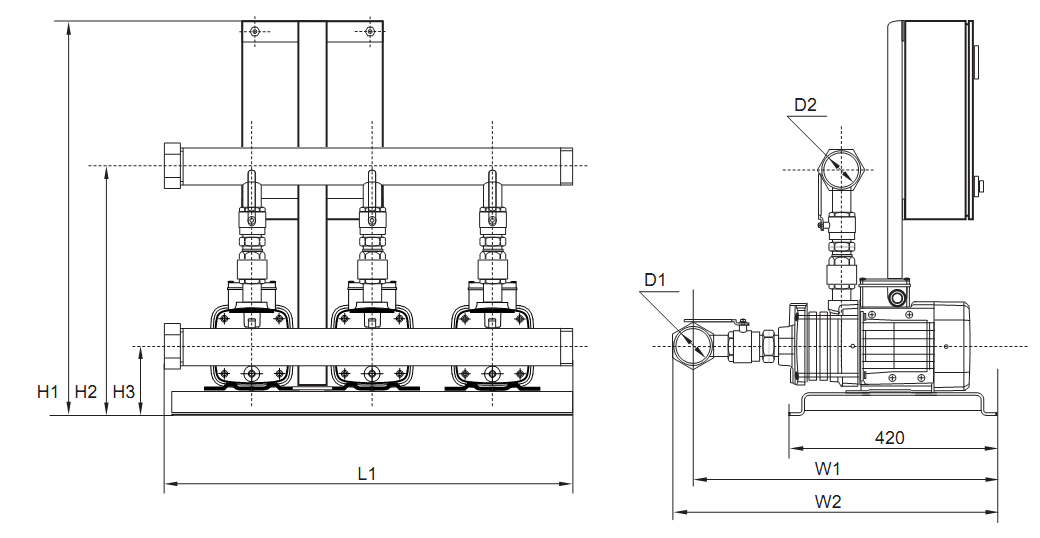

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CM 1 (GRUNDFOS)

Входной патрубок расположен внизу, выходной наверху. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х и 4-х насосов.
