cm-10

Насосная станция ГТС на базе центробежных насосов CM 10 (GRUNDFOS) может включать от 1 до 6 насосов, также при этом возможно подсоединение резервного оборудования. Один рабочий насос потребляет всего 0,65 - 5 кВт, значение максимального напора составляет 120 м, а расхода – 16 м3/ч. Вертикальные центробежные многоступенчатые насосы CM 10 (GRUNDFOS) могут перекачивать горячую или холодную воду и прочие взрывобезопасные жидкости, при условии, что их температура находится в диапазоне от -40°С до +180°С. Это позволяет применять данный тип оборудования в различных отраслях промышленности.

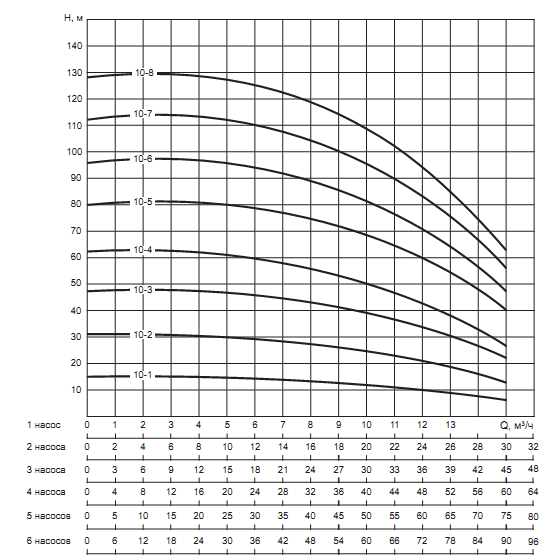

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CM 10 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

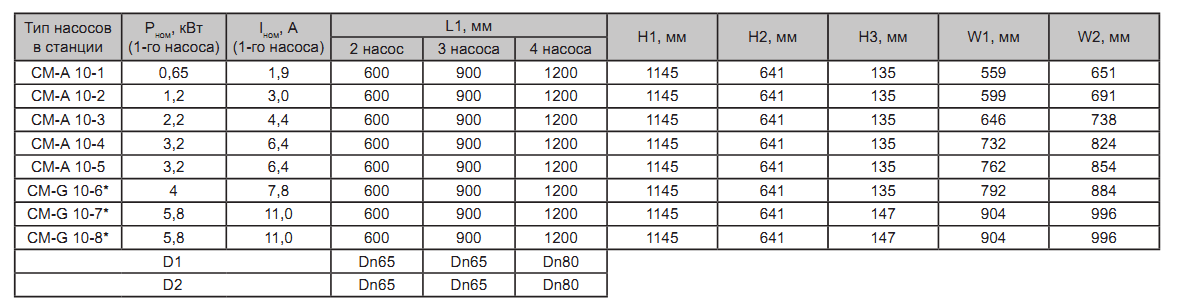

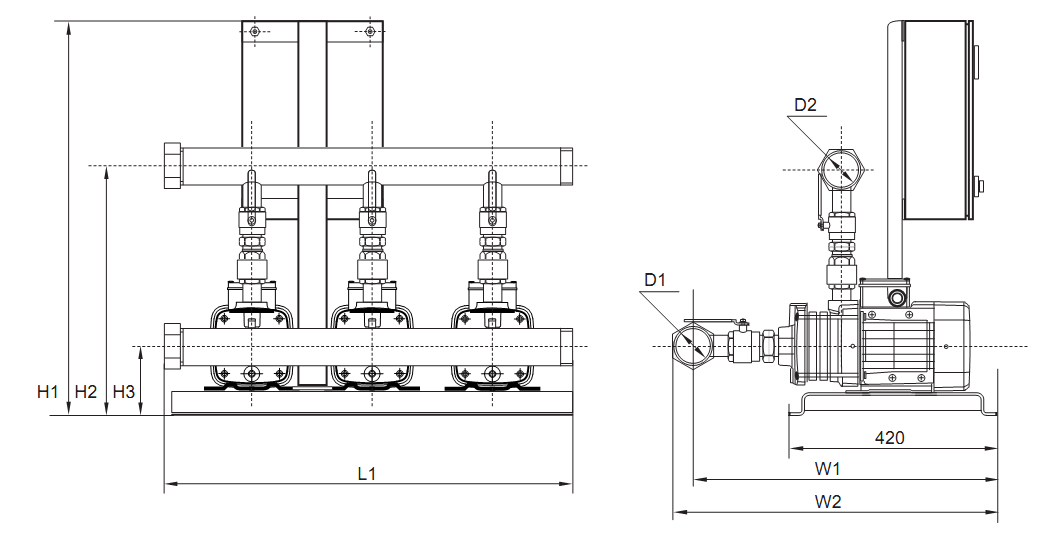

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CM 10 (GRUNDFOS)

Входной патрубок расположен внизу, выходной наверху. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х и 4-х насосов.
