Информация» Технические характеристики

cm-15

Насосная станция ГТС на базе центробежных насосов CM 15 (GRUNDFOS) может иметь в своем составе от 1 до 6 насосов, при этом также возможно подключение резервного оборудования. Каждый отдельный насос потребляет 1,2 - 4 кВт, значение максимального напора составляет 65 м, а расхода – 22 м3/ч. Вертикальные центробежные многоступенчатые насосы CM 15 (GRUNDFOS) способны перекачивать горячую или холодную воду и прочие взрывобезопасные жидкости температурой от -40°С до +180°С, что позволяет применять их в различных отраслях промышленности.

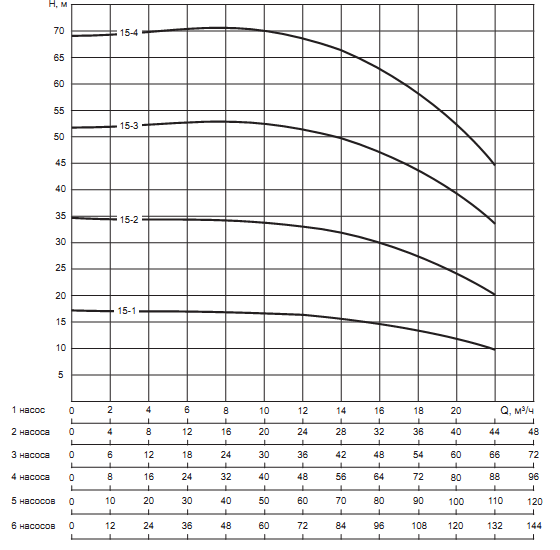

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CM 15 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

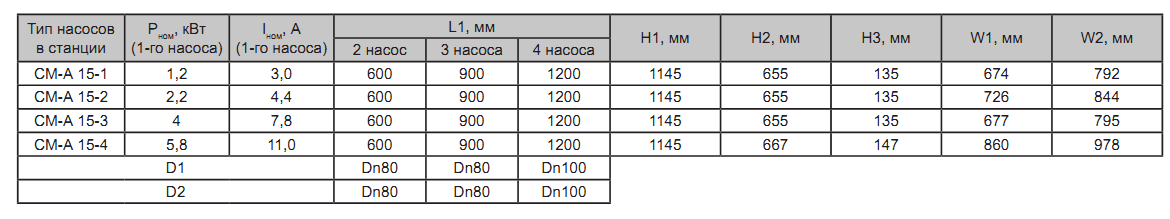

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CM 15 (GRUNDFOS)

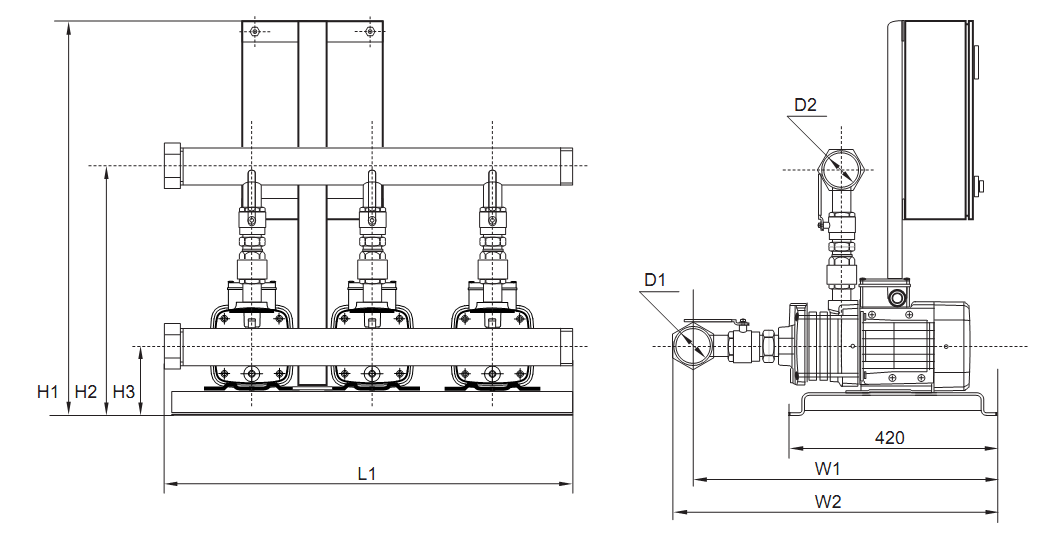

Входной патрубок расположен внизу, выходной наверху. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х и 4-х насосов.
