cm-3

Насосная станция ГТС на базе центробежных насосов CM 3 (GRUNDFOS) может иметь от 1 до 6 насосов, а также обладает возможностью подключения к ней резервных механизмов. Один насос потребляет всего 0,45 – 1.6 кВт, при значении максимального напора 120 м, а расхода в 4,2 м3/ч. Вертикальные центробежные многоступенчатые насосы CM 3 (GRUNDFOS) могут перекачивать горячую или холодную воду и различные взрывобезопасные жидкости, имеющие температуру от -40°С до +180°С, что даёт возможность применять их в различных промышленных отраслях.

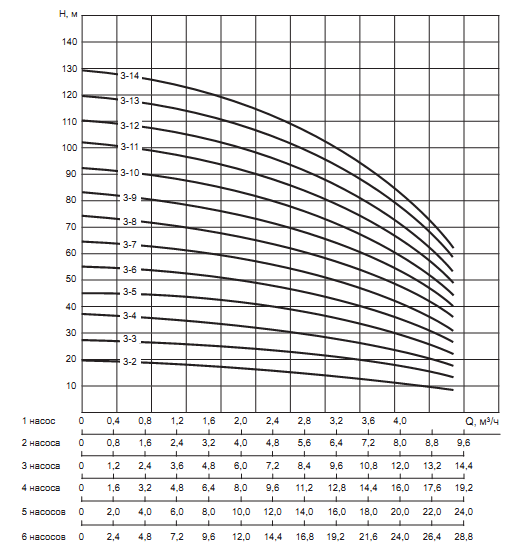

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CM 3 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

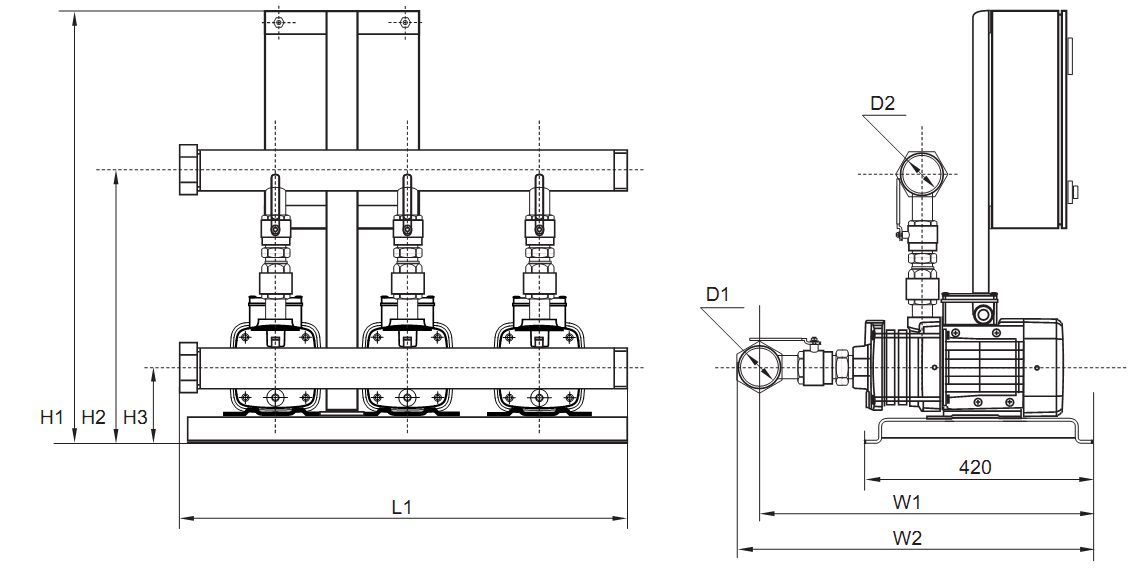

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CM 3 (GRUNDFOS)

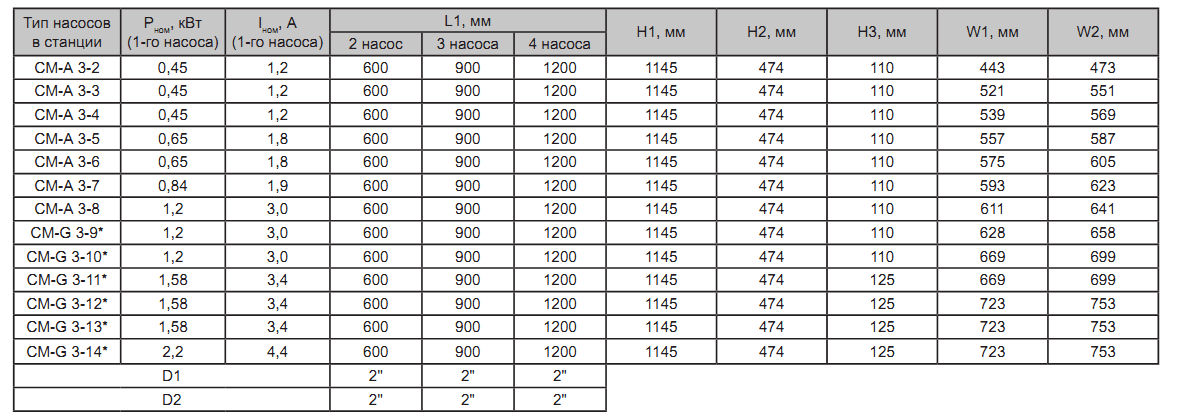

Входной патрубок расположен внизу, выходной наверху. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х и 4-х насосов.
