Насосная станция ГТС на базе центробежных насосов CR 10 (GRUNDFOS) включает от 1 до 6 насосов, также к ней можно присоединить резервные агрегаты. Каждый из насосов потребляет всего 0,37 – 7.5 кВт, при максимальном напоре в 220 м и расходе до 14 м3/ч. Вертикальные центробежные многоступенчатые насосы CR 10 (GRUNDFOS) способны перекачивать воду и иные взрывобезопасные жидкости, при условии соблюдения допустимой температуры в диапазоне от -40°С до +180°С, что позволяет применять их в различных сферах промышленности.

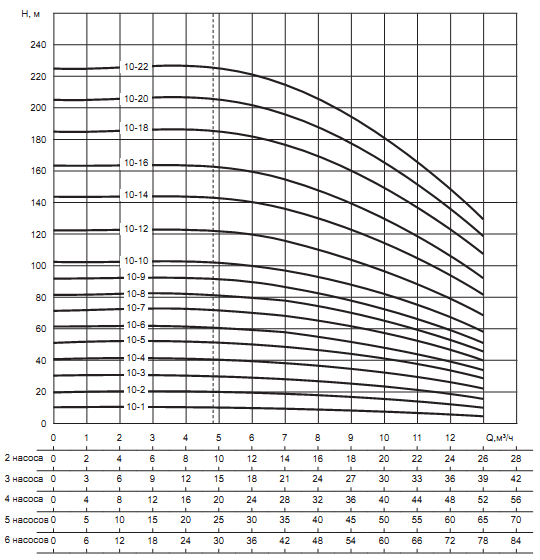

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CR 10 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

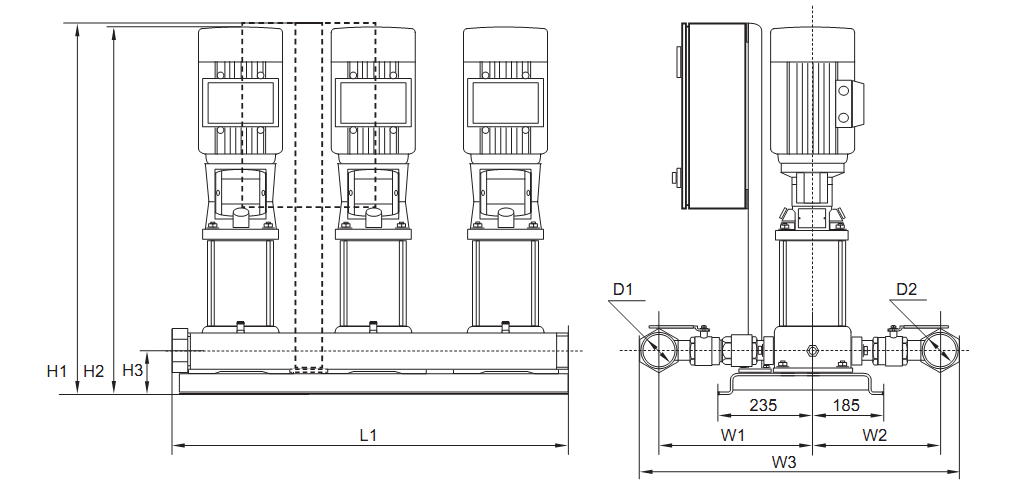

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CR 10 (GRUNDFOS)

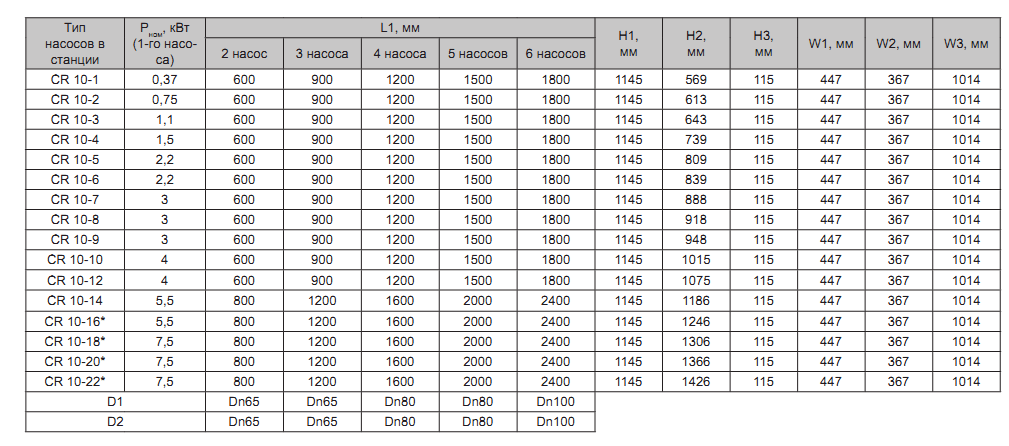

Входной патрубок расположен справа, выходной слева. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х, 4-х, 5-ти и 6-ти насосов.
