cr-3

Насосная станция ГТС на базе центробежных насосов CR 3 (GRUNDFOS) может содержать в конструкции от 1 до 6 рабочих единиц, также возможно присоединение дополнительных резервных механизмов. Один насос потребляет всего 0,37 - 3 кВт, при максимальном напоре 220 м, и расходе 4.8 м3/ч. Вертикальные центробежные многоступенчатые насосы CR 3 (GRUNDFOS) способны перекачивать горячую или холодную воду, а также взрывобезопасные жидкости с допустимой температурой в диапазоне от -40°С до +180°С, что позволяет использовать их в промышленности.

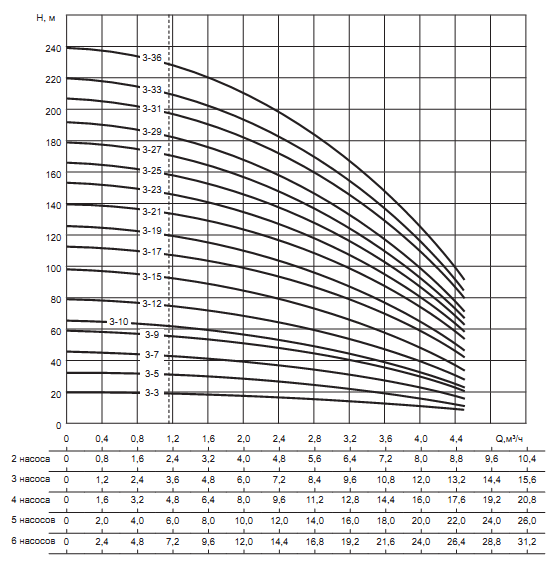

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CR 3 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

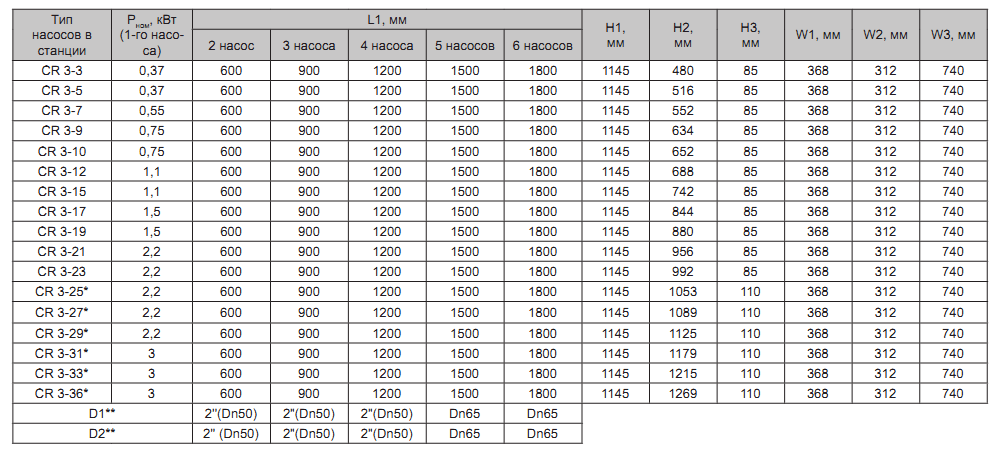

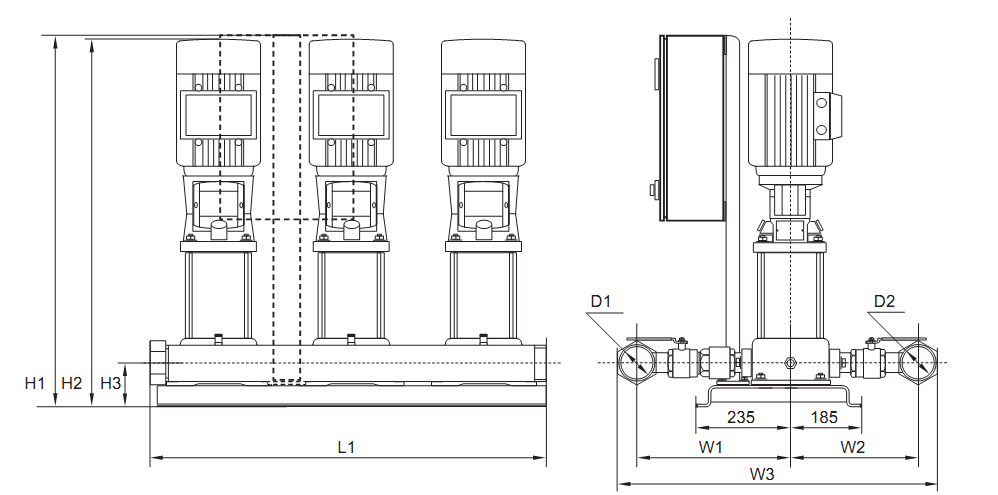

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CR 3 (GRUNDFOS)

Входной патрубок расположен справа, выходной слева. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х, 4-х, 5-ти и 6-ти насосов.
