Информация» Технические характеристики

cr-45

Насосная станция ГТС на базе центробежных насосов CR 45 (GRUNDFOS) может содержать в конструкции от 1 до 6 агрегатов, также имеется возможность подключения дополнительного оборудования. Каждый входящий в её состав насос потребляет около 3 - 45 кВт, при максимальный напоре в 320 м и расходе в 60 м3/ч. Вертикальные центробежные многоступенчатые насосы CR 45 (GRUNDFOS) способны перекачивать как холодную, так и горячую воду, а также прочие взрывобезопасные жидкости температурой от -40°С до +180°С, что позволяет применять их в промышленности.

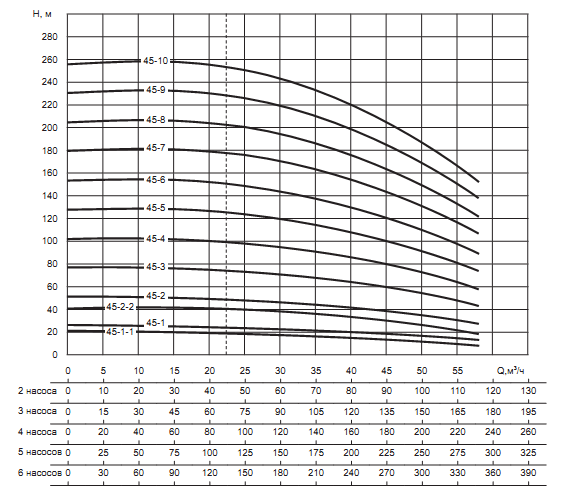

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CR 45 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

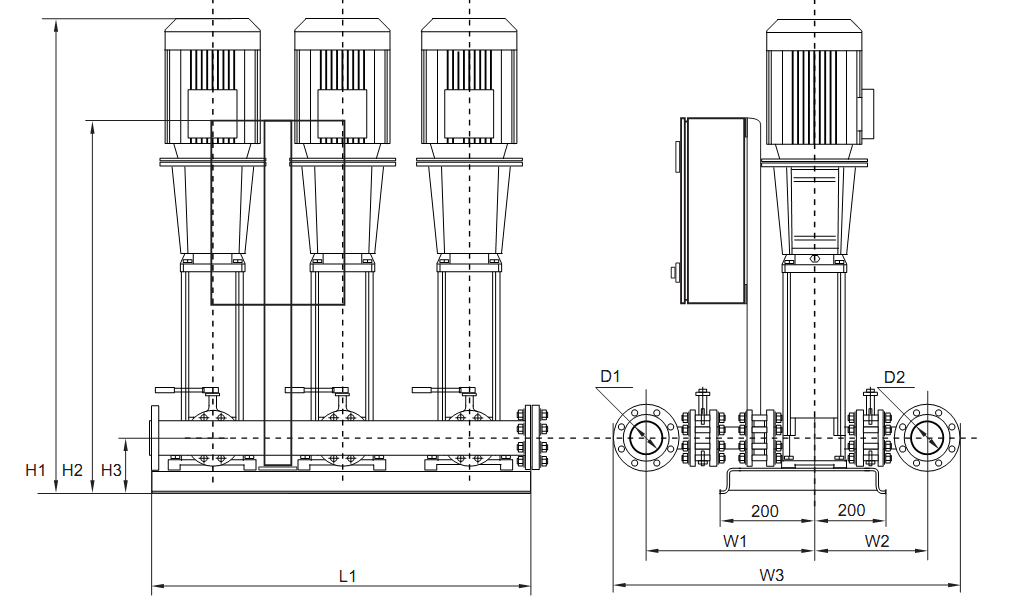

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CR 45 (GRUNDFOS)

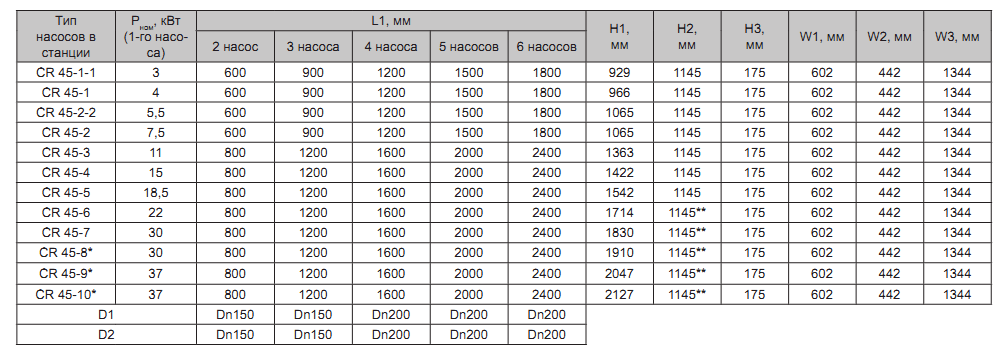

Входной патрубок расположен справа, выходной слева. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х, 4-х, 5-ти и 6-ти насосов.
