Насосная станция ГТС на базе центробежных насосов CR 5 (GRUNDFOS) может содержать от 1 до 6 насосов, а также имеет возможность присоединения резервных механизмов. Один такой насос потребляет всего 0,37 -5.5 кВт, максимальный напор составляет 230 м, расход – 9 м3/ч. Вертикальные центробежные многоступенчатые насосы CR 5 (GRUNDFOS) могут перекачивать горячую или холодную воду и взрывобезопасные жидкости, при допустимой температуре от -40°С до +180°С, что даёт возможность использовать их в промышленных целях.

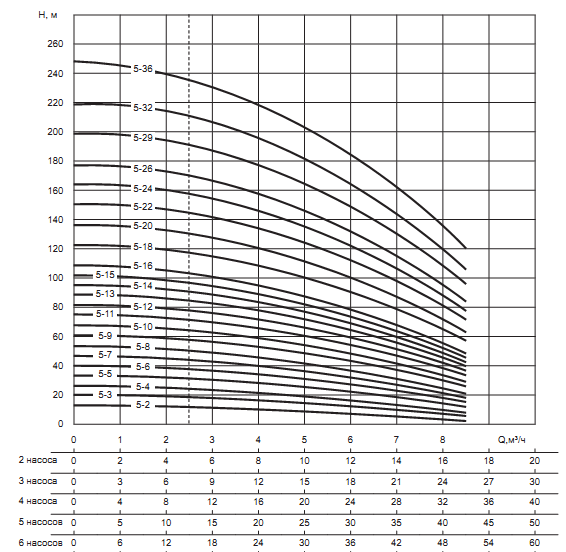

График зависимости напора от производительности автоматической насосной станции серии ГТС на базе насосов CR 5 (GRUNDFOS)

На графике представлена гидравлическая характеристика насосных станций с количеством рабочих насосов от одного до шести (разные шкалы производительности). При необходимости резервных насосов, их количество прибавляется к количеству рабочих насосов.

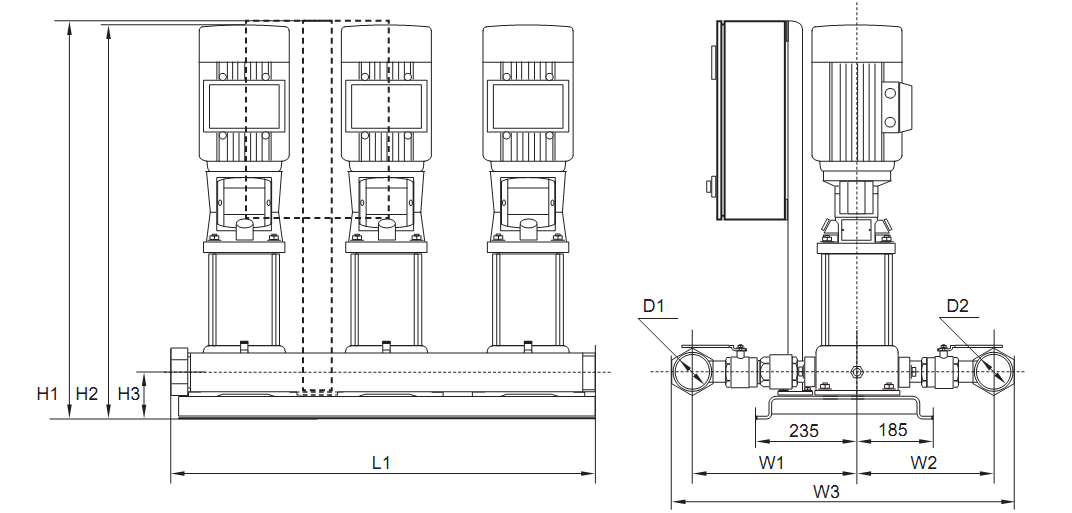

Электрические параметры, габаритные и присоединительные размеры автоматической насосной станции серии ГТС на базе насосов CR 5 (GRUNDFOS)

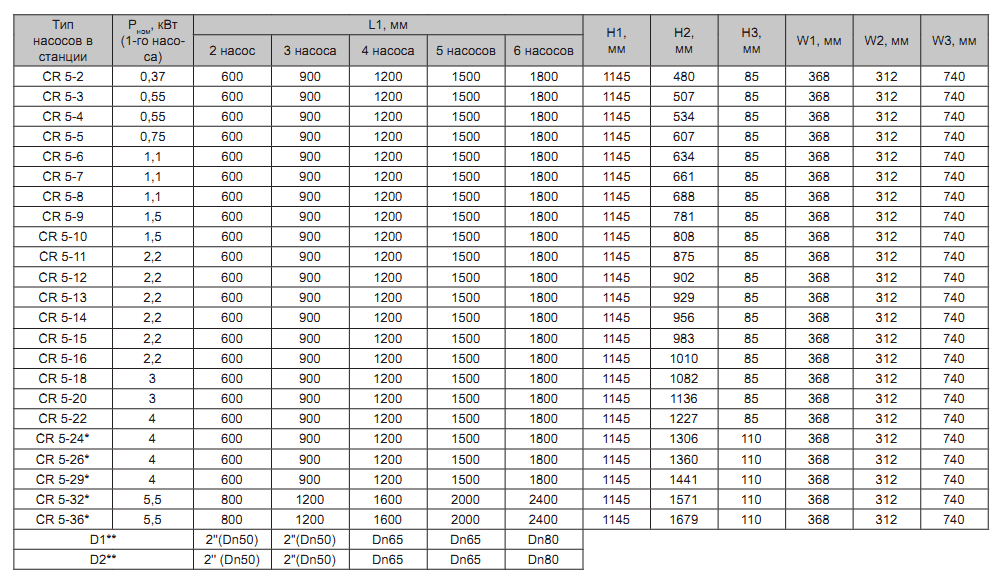

Входной патрубок расположен справа, выходной слева. Тип насосов, на которых построена станция — столбец 1 таблицы, электрические характеристики одного насоса — столбы 2 и 3 таблицы. В таблице даны диаметры входного и выходного коллектора, высота расположения коллекторов, габаритные размеры для станции, состоящей из 2-х, 3-х, 4-х, 5-ти и 6-ти насосов.
